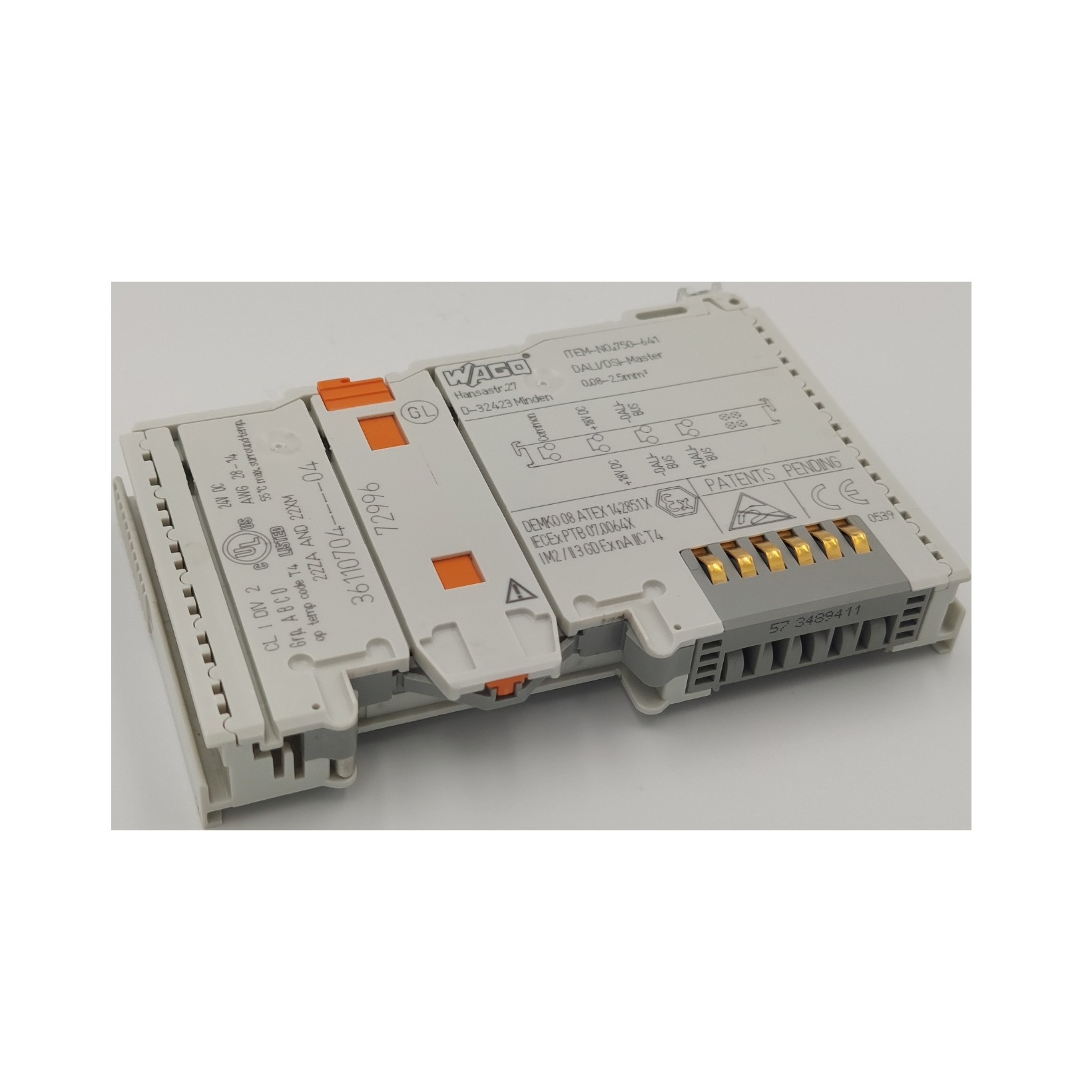

WAGO 750-641 Moduł interfejsu DALI/DSI master

WAGO 750-641 Moduł interfejsu DALI/DSI master.

Standard DALI (IEC 60929) opracowany został przez producentów elektronicznych układów zapłonowo-stabilizujących dla oświetlenia, w celu ujednolicenia techniki sterowania oraz zapewnienia współpracy urządzeń oświetleniowych różnych dostawców. Ten nowy standard zastępuje dotychczas stosowaną technikę ściemniania 1 … 10 V.

Moduł mastera DALI/DSI wchodzący w skład WAGO I/O System 750 ma szerokość 12 mm i może być stosowany ze wszystkimi sterownikami z serii 750.

Master DALI może sterować linią złożoną z 64 slave’ów. Każdy slave może zostać przypisany do 16 oddzielnych grup i 16 oddzielnych scen.

Dzięki zastosowaniu modułów WAGO I/O System 750 można tworzyć kombinacje systemu sterowania DALI z innymi systemami. W jednym węźle sieciowym można umieścić kilka modułów mastera DALI. Maksymalna liczba modułów podłączonych do sterownika zależy od rozmiaru pamięci wykorzystanej w aplikacji.

Do programowej obsługi węzła sieciowego służy oprogramowanie WAGO-I/O-PRO. WAGO umożliwia proste tworzenie aplikacji dzięki gotowym blokom funkcyjnym dla DALI.

Do zasilania modułu mastera DALI jest potrzebna przetwornica DC/DC 288‐895. Przetwornica DC/DC ma wydajność 400 mA i może zasilić 3 linie DALI o poborze nie większym niż 130 mA (patrz podręcznik mastera DALI/DSI rozdział 1.1.1.7.3). *Dokumentacja jest dostępna również w językach niemieckim i angielskim.

DSI jest rozwiązaniem firmy TRIDONIC ATCO. Podobnie jak DALI, służy do cyfrowego sterowania statecznikami lamp. W odróżnieniu od DALI slave’y DSI nie są oddzielnie adresowane i nie zwracają do mastera informacji diagnostycznych. Maksymalna liczba slave’ów w linii wynosi 100 (100 urządzeń * 2 mA = 200 mA). Do zasilania służy, podobnie jak w przypadku DALI, przetwornica DC/DC 288-895.
