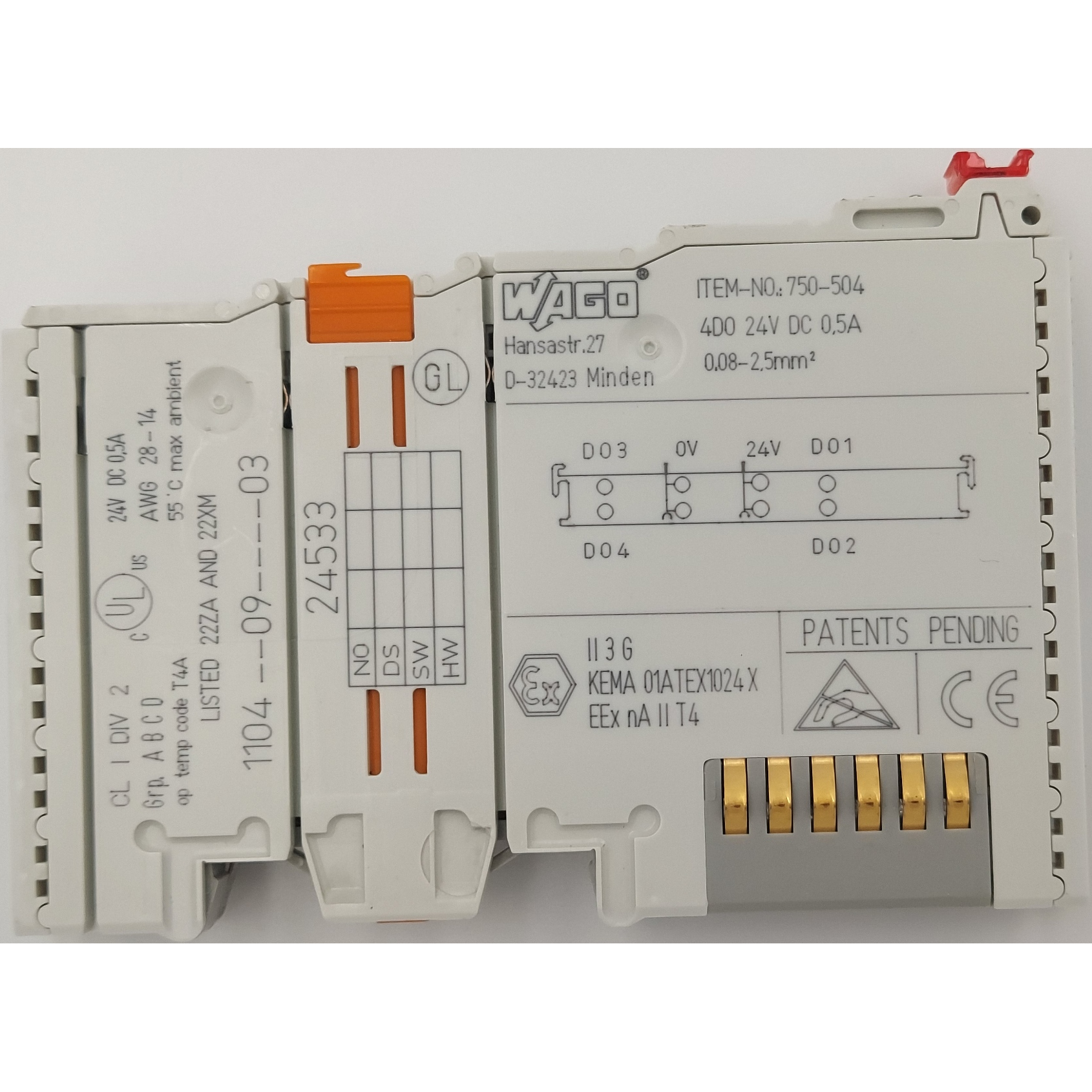

WAGO 750-504 moduł wyjść dwustanowych 4-kanałowych, 24V DC 0,5A.
Moduł wyjść dwustanowych przekazuje sygnały z urządzenia sterującego do podłączonych elementów wykonawczych.
Wszystkie wyjścia są odporne na zwarcie.
Magistrala obiektowa i systemowa są od siebie galwanicznie odseparowane.
| liczba wyjść dwustanowych | 4 |
| sumaryczna liczba kanałów (moduł) | 4 |
| rodzaj sygnału | dwustanowy |
| rodzaj sygnału, napięcie | 24 V DC |
| przyłącze elementu wykonawczego | 2 x (2-przewodowa, 3-przewodowa); W celu przyłączenia kolejnych elementów wykonawczych należy dodatkowo zastosować właściwy moduł z dodatkowymi zaciskami (np. 750-614). |
| charakterystyka wyjściowa | załączanie potencjałem wysokim |
| prąd wyjściowy (na kanał) | 0,5A |
| prąd wyjściowy | ochrona przeciwzwarciowa |
| rodzaj obciążenia | rezystancyjne, indukcyjne, lampowe |
| maks. częstotliwość łączeniowa | 1 kHz |
| maks. rozproszenie energii przy wyłączaniu obciążenia indukcyjnego | 0,3J |
| reprezentacja w obrazie procesu dane wyjściowe (wewn.) maks. | 4Bit |
| napięcie zasilania | 5 V DC; poprzez styki mocy magistrali systemowej |
| pobór prądu z magistrali systemowej (5 V) | 10mA |
| napięcie zasilania obiektu | 24 V DC (-25 … +30 %); poprzez styki mocy magistrali obiektowej (gniazdo sprężynowe – wtyk nożowy) |
| pobór prądu, zasilanie z magistrali obiektowej (moduł bez obciążenia zewnętrznego) | 30mA |
| izolacja | 500 V system/obiekt |
| elementy sygnalizacyjne | zielona LED (A-D): status DO 1 … DO 4 |
