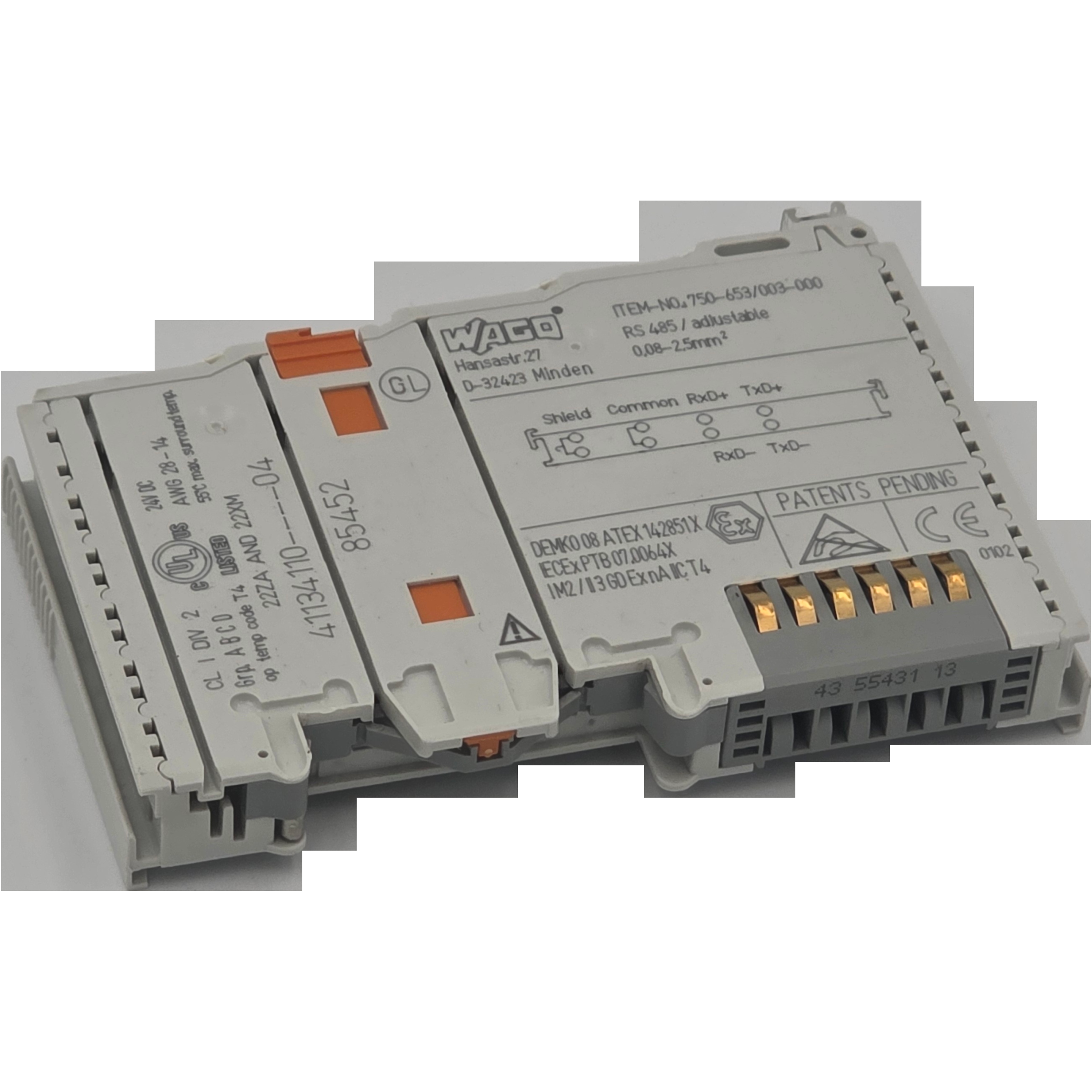

WAGO 750-653/003-000 Moduł interfejsu RS-485.
Moduł komunikacyjny umożliwia podłączanie urządzeń z interfejsem RS-485.
Interfejs jest zgodny z normami TIA/EIA-485-A, DIN 66259.
Podłączone urządzenie komunikuje się bezpośrednio z systemem sterowania poprzez interfejs sieciowy. Aktywny kanał komunikacji pracuje niezależnie od systemu nadrzędnego w trybie full duplex z prędkością do 9600 Baud.
Interfejs RS-485 gwarantuje wysoką odporność na zakłócenia dzięki galwanicznej separacji sygnałów.
Ekran jest podłączony bezpośrednio do szyny montażowej.
Dane techniczne WAGO 750-653/003-000:
| rodzaj sygnału | RS-422/RS-485 |
| prędkość transmisji | 9,6 kBd |
| transmisja | ISO 8482/DIN 66259 – 4 |
| kanały transmisji | 1 TxD/1 RxD; full duplex |
| kanał transmisji | ok. 1000 m skrętka dwuprzewodowa |
| reprezentacja w obrazie procesu | 1 x 24 b: WE/WY (3 B: dane użytkownika); 1 x 8 b: sterowanie/status |
| parzystość | even |
| liczba bitów danych | 77 |
| liczba bitów stopu | 2 |
| bufor | 120 B WE/16 B WY |
| napięcie zasilania | 5 V DC; poprzez styki mocy magistrali systemowej |
| pobór prądu z magistrali systemowej (5 V) | 65mA |
| izolacja | 500 V system/obiekt |
| elementy sygnalizacyjne | zielona LED (A, B, D): funkcja, TxD, RxD |
