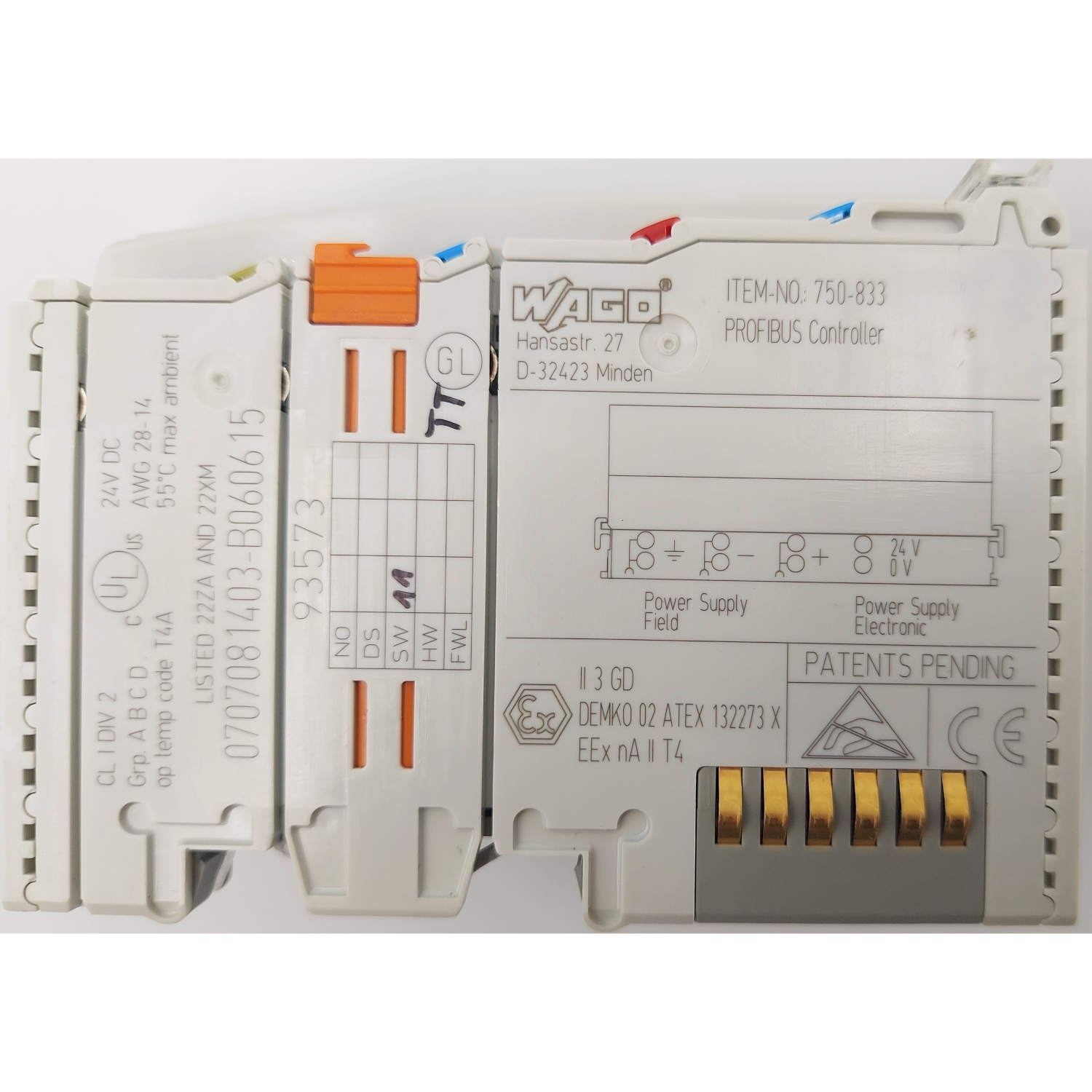

Wago 750-833 Interfejs sieciowy PROFIBUS DP

Sterownik PROFIBUS DP/V1 łączy w sobie funkcjonalność sterownika programowalnego i interfejsu umożliwiającego podłączanie modułów I/O do sieci obiektowej.

Program aplikacyjny jest tworzony wg IEC 61131-3.

Programista ma dostęp zarówno do wejść/wyjść sterownika, jak i danych wymienianych przez sieć.

Charakterystyka i zastosowanie Wago 750-833:

• Odciążenie centralnego sterowania dzięki rozproszonemu systemowi przetwarzania danych
• Podział rozbudowanych aplikacji na autonomiczne bloki.
• Programowalna reakcja w przypadku zakłócenia komunikacji sieciowej
• Odciążenie sieci PROFIBUS DP dzięki wstępnemu przetwarzaniu sygnałów
• Skrócenie czasu reakcji dzięki bezpośredniemu dostępowi do modułów peryferyjnych (z pominięciem drogi przed sieć PROFIBUS DP)
• Sterowanie autonomiczne


  komunikacja	PROFIBUS
  wizualizacja	bez
  CPU	16 b
  języki programowania wg IEC 61131-3	lista instrukcji (IL) schemat drabinkowy (LD) diagram funkcyjny (FUP) diagram przepływu sygnałów (CFC) tekst strukturalny (ST) język bloków sekwencyjnych (SFC)
  środowisko programistyczne	WAGO-I/O-PRO V2.3 (na bazie CODESYS V2.3)
  możliwości konfiguracji	plik opisu urządzenia GSD WAGO-I/O-CHECKWAGO-I/O-CHECK
  czas trwania cyklu	< 3 ms dla 1000-bitowych instrukcji przy 256 WE/WY dwustanowych WE/WY
  prędkość transmisji	9,6/12 MBd
  maks. długość segmentu sieci	1200 m
  medium transmisji	przewód miedziany zgodnie z EN 50170
  czas transmisji	typ. 1 ms (10 sterowników; po 32 DI/DO przy 12 MBd); maks. 3,3 ms
  maks. liczba węzłów sieciowych przy masterze	96
  liczba punktów WE/WY	6 000
  pamięć programu	128 kB
  pamięć danych	64 kB
  pamięć nieulotna, oprogramowanie	8kbyte
  maks. pamięć dla zmiennych wejściowych sieci obiektowej	244Byte
  maks. pamięć dla zmiennych wyjściowych sieci obiektowej	244Byte
  maks. liczba modułów w węźle	63
  maks. liczba modułów bez przedłużacza magistrali	63
  maks. obraz procesu wejść i wyjść (obiekt)	244 B/244 B
  elementy sygnalizacyjne	zielona LED (RUN): status inicjalizacji sieci obiektowej; czerwona LED (BF, DIA, BUS): błąd komunikacji zewnętrznej diagnostyki, projektu; czerwona/zielona/pomarańczowa LED (I/O, USR): status magistrali systemowej, status zaprogramowany przez użytkownika; zielona LED (A, B): status zasilania systemowego, zasilania obiektowego
  napięcie zasilania	24 V DC (-25 … +30 %); poprzez dołączane przewody (zacisk CAGE CLAMP®)
  prąd wejściowy typ. przy obc. znamionowym (24 V)	500mA
  sprawność zasilacza typowa przy obciążeniu znamionowym (24 V)	87%
  pobór prądu z magistrali systemowej (5 V)	200mA
  prąd sumaryczny dla zasilania systemowego	1 800mA
  napięcie zasilania obiektu	24 V DC (-25 … +30 %); poprzez styki mocy magistrali obiektowej
  obciążalność prądowa styków mocy	10A
  liczba wyjściowych styków mocy	3
  izolacja	500 V system/obiekt
  norma	EN 50170
