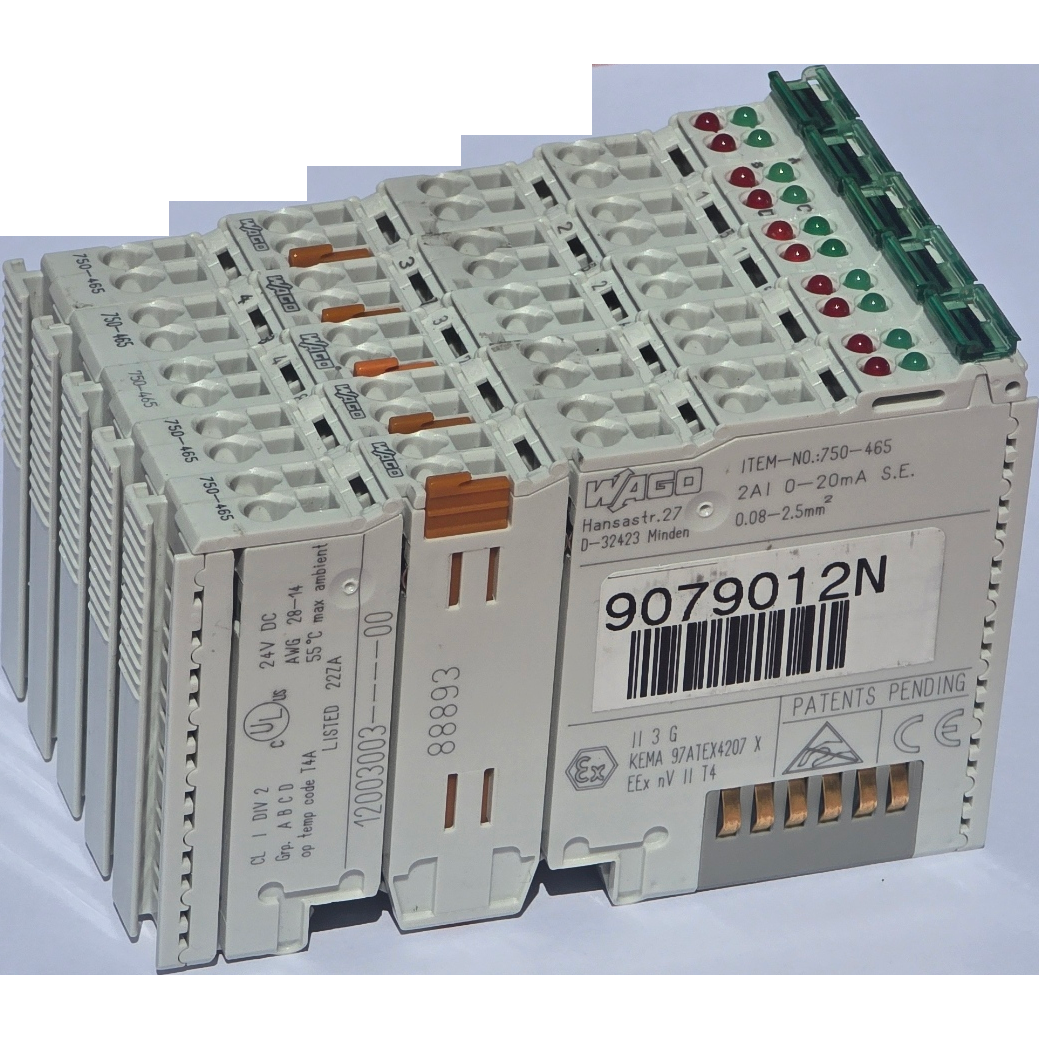

WAGO 750-465 Moduł wejść analogowych 2-kanałowy; 0…20 mA
Moduł wejść analogowych transmituje zebrane dane na magistralę z zachowaniem izolacji galwanicznej.
Napięcie 24 V zasilające obiekt jest dostarczane z magistrali obiektowej.
Ekran jest podłączony bezpośrednio do szyny montażowej.
| liczba wejść analogowych | 2 |
| sumaryczna liczba kanałów (moduł) | 2 |
| rodzaj sygnału | prąd |
| rodzaj sygnału prądowego | 0 … 20 mA DC |
| podłączanie czujnika | 2 x (2-przew., 3-przew.) |
| maks. napięcie wejściowe | 10 V |
| charakterystyka sygnału | niesymetryczne |
| rozdzielczość [b] | 12Bit |
| maks. rezystancja wejściowa | 220Ω |
| reprezentacja w obrazie procesu | 2 x 16 b: dane; 2 x 8 b: sterowanie/status (opcja) |
| czas przetwarzania typ. | 2ms |
| błąd pomiaru, temperatura odniesienia | 25°C |
| błąd pomiaru, odchyłka od maks. wartości końcowej zakresu pomiarowego | 0.2% |
| maks. błąd temperatury wartości końcowej zakresu pomiarowego | 0.01%/K |
| napięcie zasilania | 5 V DC; poprzez styki mocy magistrali systemowej |
| pobór prądu z magistrali systemowej (5 V) | 75mA |
| napięcie zasilania obiektu | 24 V DC (-25 … +30 %); z magistrali obiektowej (zasilanie poprzez styki nożowe; doprowadzanie napięcia poprzez styk sprężynowy) |
| izolacja | 500 V system/obiekt |
| elementy sygnalizacyjne | zielona LED (A, C): funkcja AI 1, AI 2; czerwona LED (B, D): błąd AI 1, AI 2 |
| liczba wejściowych styków mocy | 2 |
| liczba wyjściowych styków mocy | 2 |
