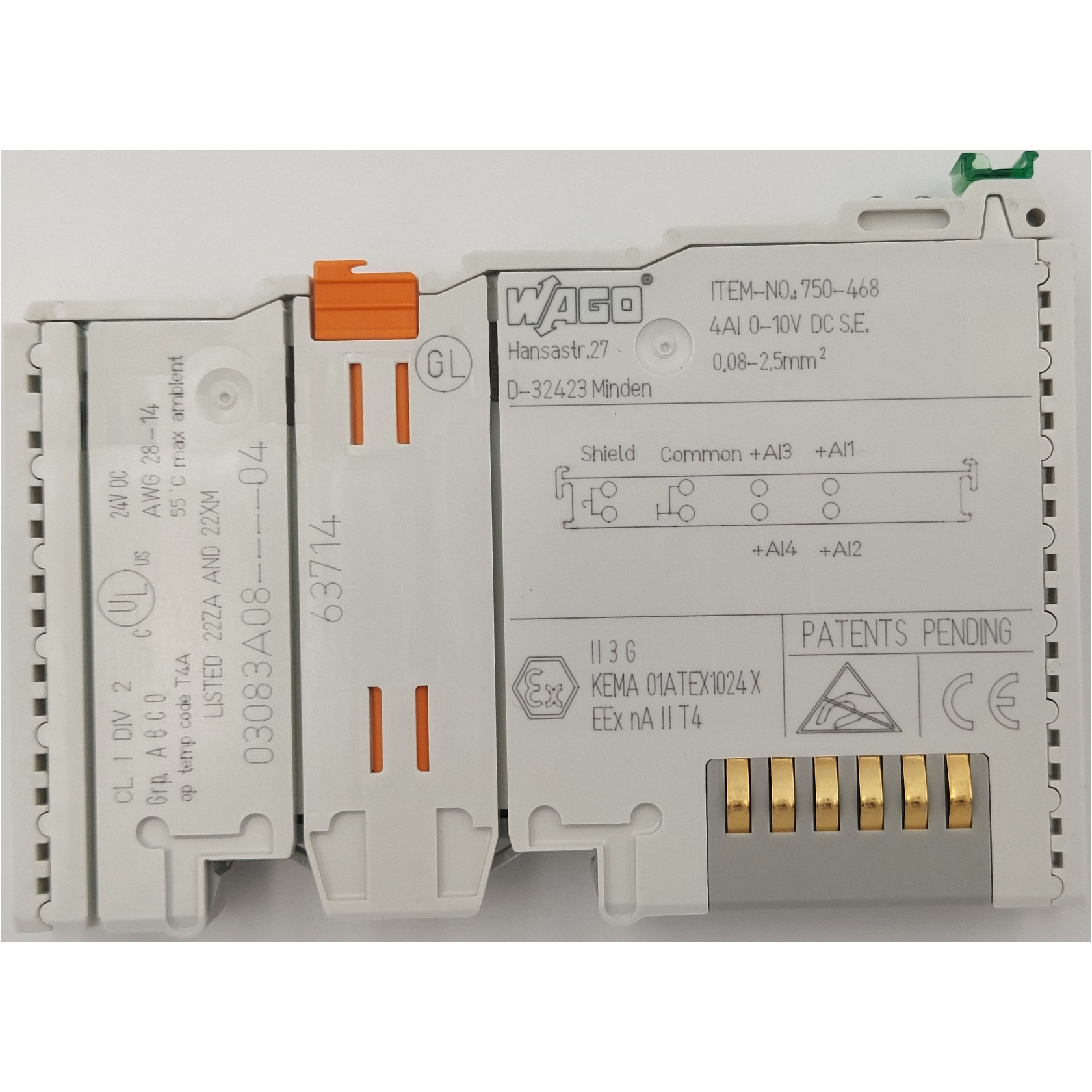

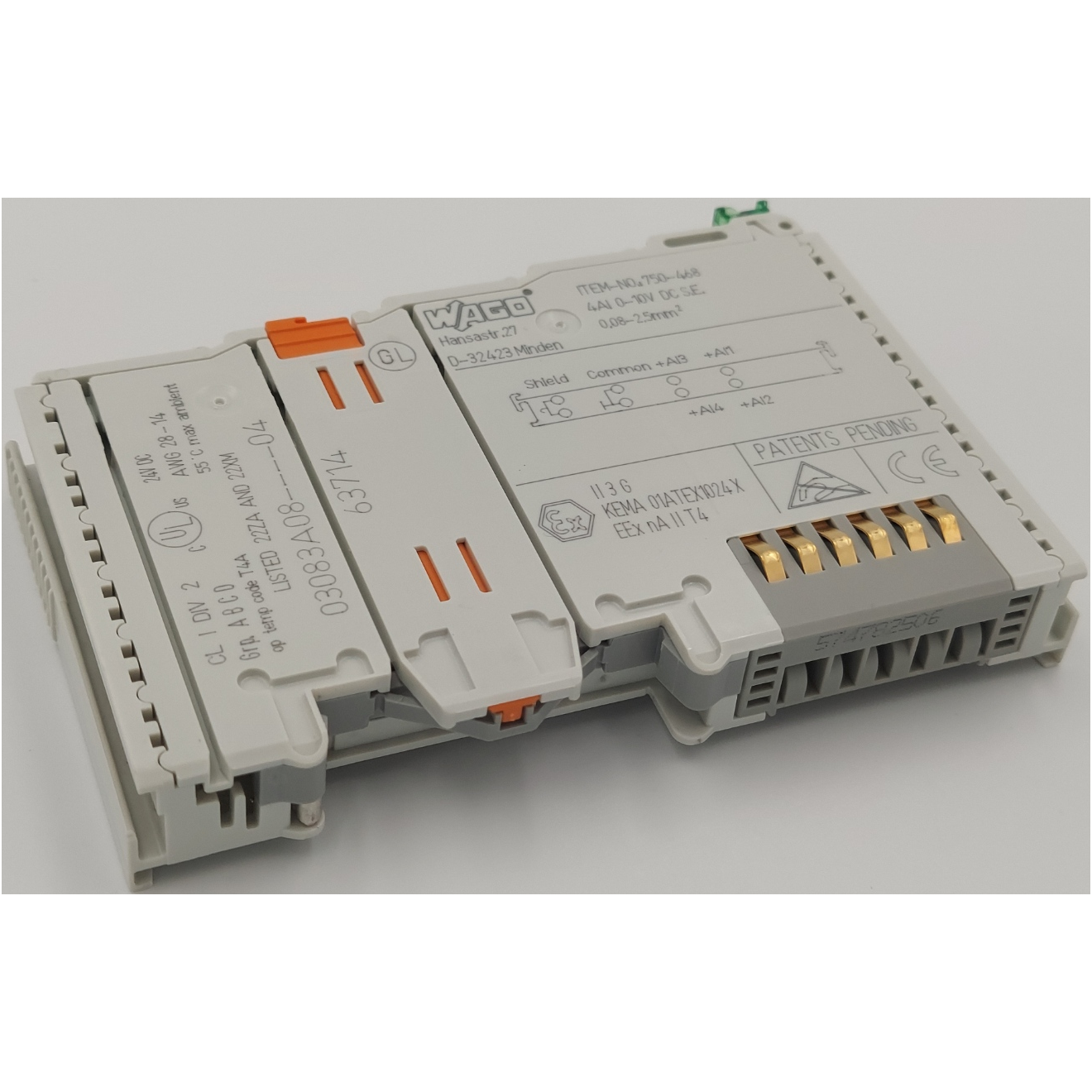

WAGO 750-468 Moduł wejść analogowych 4-kanałowy.
Moduł przetwarza sygnały o znormalizowanej wielkości 0 … 10 V.
Sygnał wejściowy jest galwanicznie odseparowany od magistrali systemowej i przetwarzany z rozdzielczością 12 b.
Do zasilania jest wykorzystywane wewnętrzne napięcie magistrali systemowej.
Kanały wejściowe modułu mają wspólny potencjał masy.
Ekran jest podłączony bezpośrednio do szyny montażowej.
| liczba wejść analogowych | 4 |
| sumaryczna liczba kanałów (moduł) | 4 |
| rodzaj sygnału | napięcie |
| rodzaj sygnału prądowego | 0…10 V DC |
| podłączanie czujnika | 4 x (2-przew.) |
| maks. napięcie wejściowe | 35 V |
| charakterystyka sygnału | niesymetryczne |
| rozdzielczość [b] | 12Bit |
| maks. rezystancja wejściowa | 133 kΩ |
| reprezentacja w obrazie procesu | 4 x 16 b: dane; 4 x 8 b: sterowanie/status (opcja) |
| czas przetwarzania typ. | 4 ms |
| błąd pomiaru, temperatura odniesienia | 25°C |
| błąd pomiaru, odchyłka od maks. wartości końcowej zakresu pomiarowego | 0.2% |
| maks. błąd temperatury wartości końcowej zakresu pomiarowego | 0.01%/K |
| napięcie zasilania | 5 V DC; poprzez styki mocy magistrali systemowej |
| pobór prądu z magistrali systemowej (5 V) | 60 mA |
| izolacja | 500 V system/obiekt |
| elementy sygnalizacyjne | zielona LED (A-D): funkcja AI 1 … AI 4 |
| szerokość | 12 mm |
| wysokość | 100 mm |
| głębokość | 69,8 mm |
