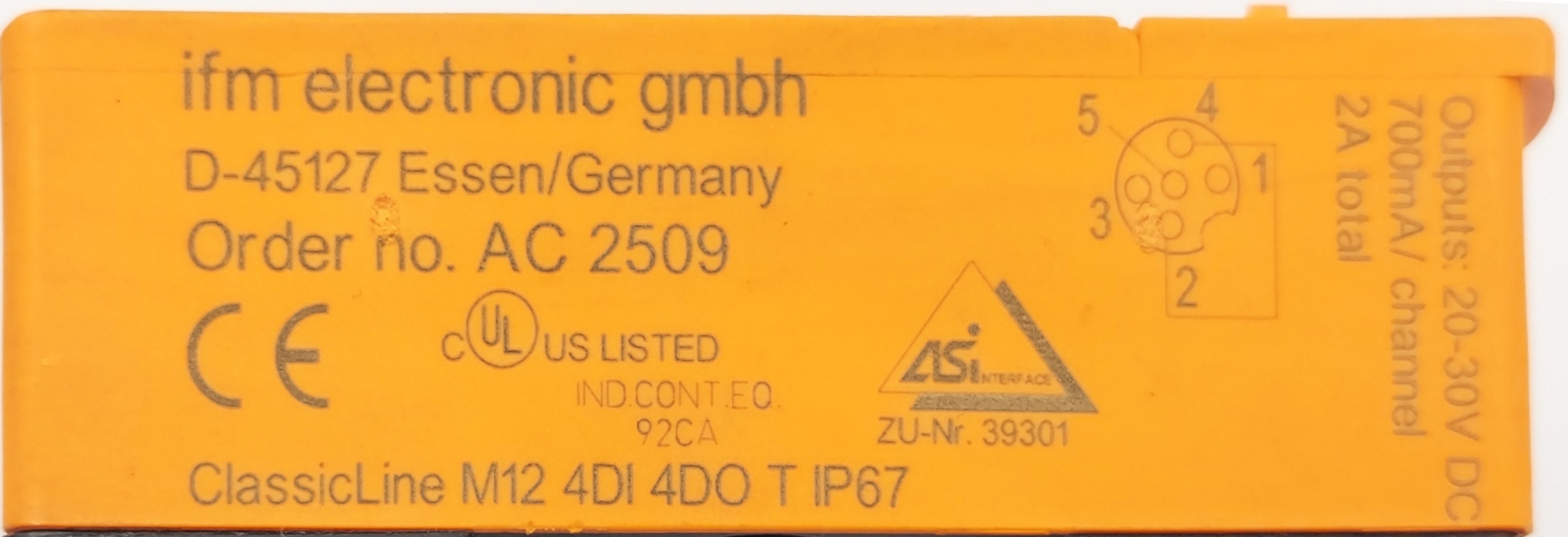

AC2509
ClassicLine90 4DI 4DO 24V DC T M12
Napięcie zasilania[V] 26,5…31,6 DC
Maks. pobór prądu z sieci AS-i[mA] 250
Maks. całkowity prąd obciążenia[A] 2
Zintegrowana funkcja Watchdog tak
Liczba wejść i wyjść Liczba wejść binarnych: 4; Liczba wyjść binarnych: 4
Liczba wejść binarnych 4
Obwód wejść binarnych PNP
Zasilanie wejść AS-i [V] 18…30; (poprzez płaski kabel)
Maksymalna obciążalność wejść łącznie[mA] 200
Prąd wejściowy Wysoki[mA] 6…10
Prąd wejściowy Niski[mA] 0…2
Poziom przełączania Wysoki[V] > 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowo tak
Wykonanie elektryczne AS-i
Liczba wyjść binarnych 4
Podłaczenie PNP
Zakres napięcia DC[V] 15…30; (do PELV; poprzez płaski kabel; dla cULus napięcie musi odpowiadać wartością specyfikowanym w “Limited Voltage/Current”)
Maks. prąd obciążenia na wyjście[mA] 1000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1); zgodnie z cULus: 700 mA)
Zabezpieczenie przed zwarciem tak
Separacja galwaniczna tak
Temperatura otoczenia[°C] -25…70
Ochrona IP 67
Testy / dopuszczenia
EMC
EN 50295
Klasyfikacja AS-i
Wersja AS-i 2.1
Adresowanie AS-i możliwe adresowanie poprzez IR
Rozszerzony tryb adresowania nie
AS-i profil S-7.0.E
Konfiguracja AS-i E_A[hex] 7
AS-i_ID_kod[hex] 0.E
Certyfikat AS-i 39301
Bity danych
Bit danych D0 D1 D2 D3
Wejście 1 2 3 4
Gniazdo I-1 I-2 I-3 I-4
Pin 2+4 2+4 2+4 2+4
Wyjście 1 2 3 4
Gniazdo O-1 O-2 O-3 O-4
Pin 4 4 4 4
Dane mechaniczne
Waga[g] 192
Typ montażu Interfejs AS-i do dolnej części modułu FC-E
Materiał PBT
