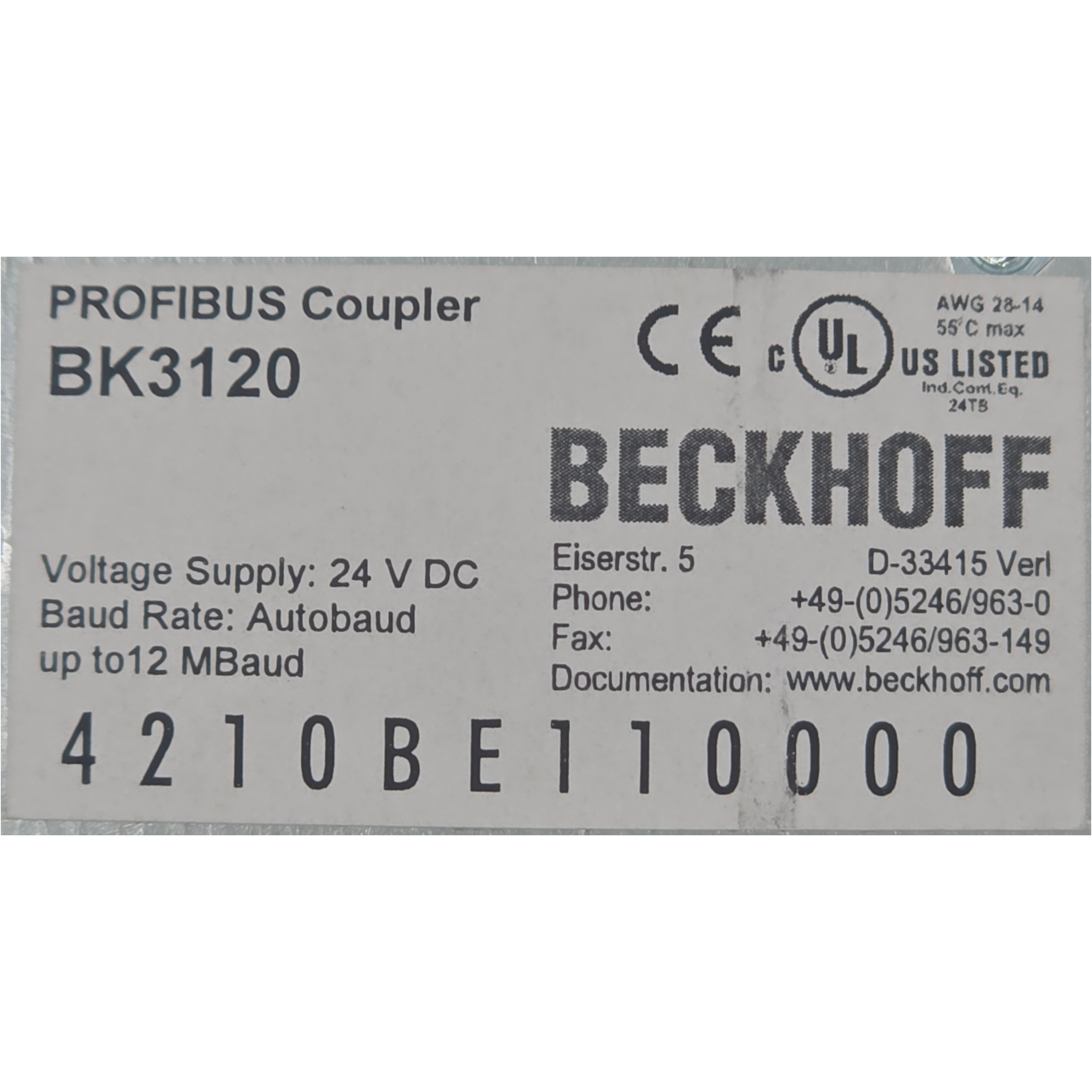

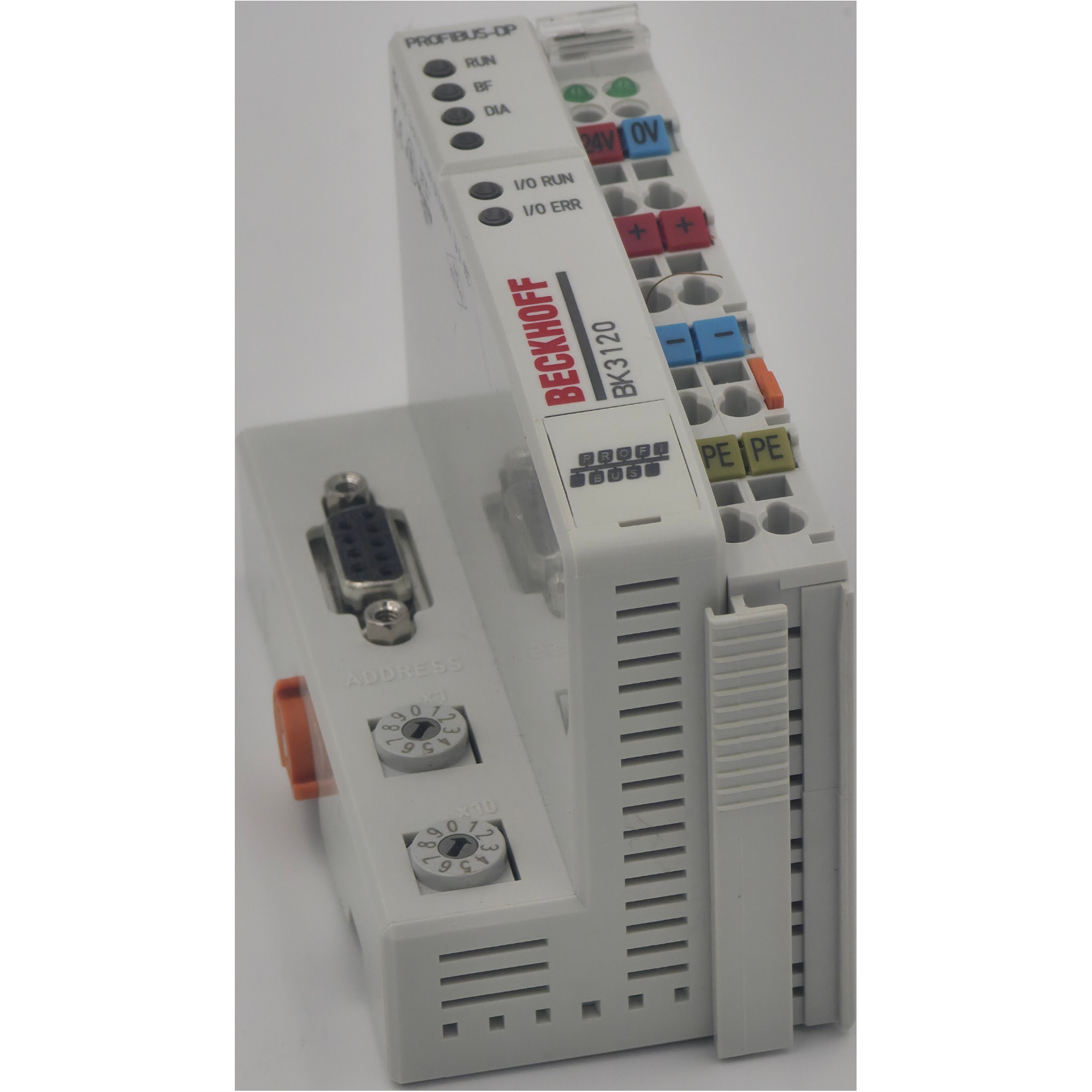

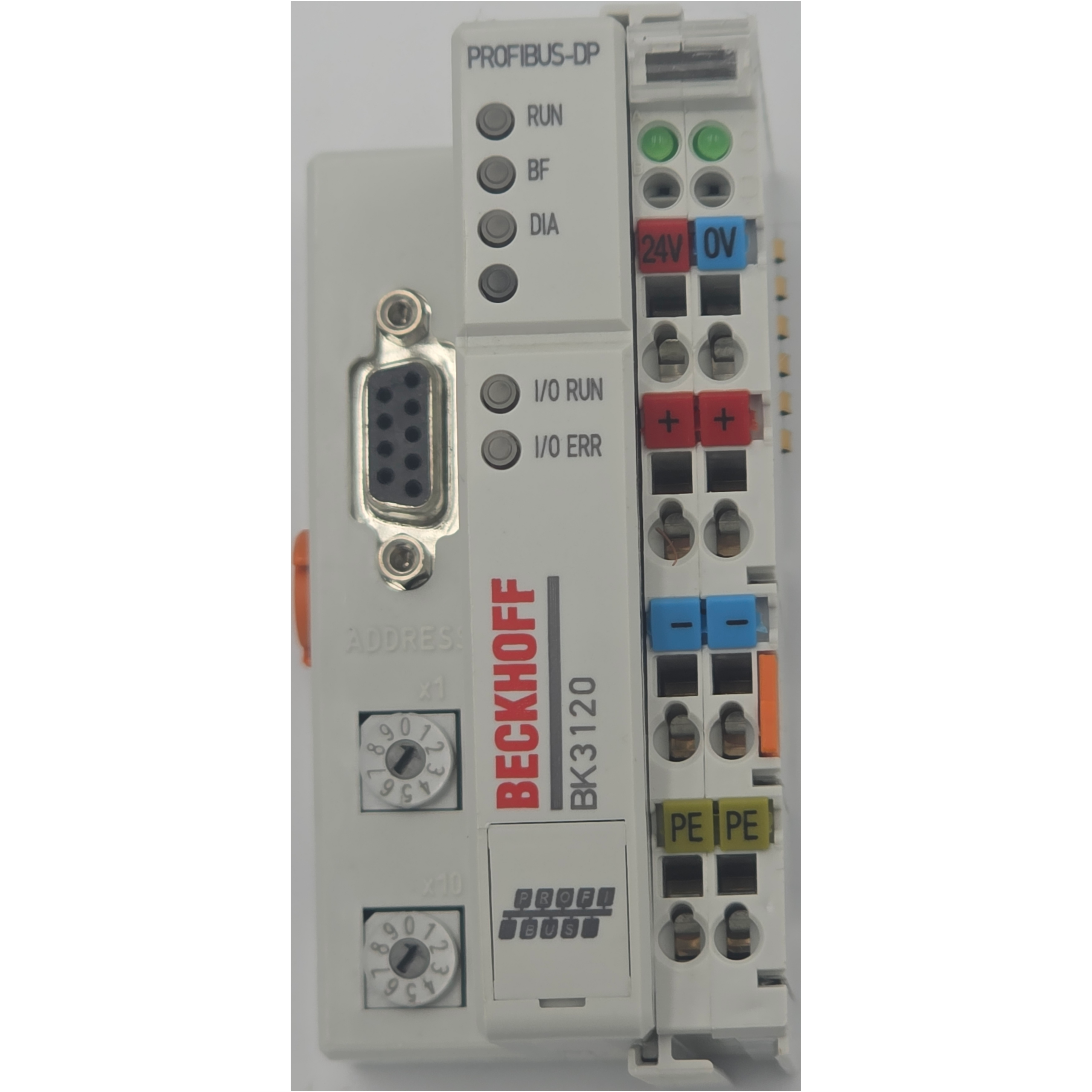

Wersja Economy plus BK3120 rozszerza istniejącą serię łączników magistrali PROFIBUS BK3xx0. Technologia rozszerzenia magistrali K-bus umożliwia podłączenie do jednego łącznika magistrali do 255 rozproszonych przestrzennie terminali magistrali. BK3120 został zaprojektowany z myślą o spełnieniu wymagań automatyki. Protokoły PROFIBUS pomijają obsługę FMS, aby umożliwić przesyłanie większej ilości danych użytkownika w trybie DP, co w przypadku tego typu łącznika magistrali może obejmować 128 bajtów na wejściach i 128 bajtów na wyjściach.
Moduł BK3120 obsługuje usługi PROFIBUS DP V1. Usługi te umożliwiają bezpośredni dostęp do rejestru łącznika magistrali (BUS Coupler) i złożonych terminali magistrali (BUS Terminals), na przykład w celu zmiany parametryzacji lub ustawienia/korygowania wartości granicznych dla analogowych terminali magistrali. Szybkości transmisji do 12 Mb/s są automatycznie rozpoznawane przez łącznik magistrali (BUS Coupler), co pozwala na dostosowanie prędkości transmisji do potrzeb konkretnego procesu technicznego.
| Technical data | BK3120 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 128 byte input and 128 byte output |
| Data transfer rates | automatic detection up to 12 Mbaud |
| Bus interface | 1 x D-sub 9-pin socket with shielding |
| Data transfer medium | shielded copper cable, 2 x 0.25 mm² |
| Power supply | 24 V DC (-15%/+20%) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| Weight | approx. 170 g |
| Operating temperature | -25…+60°C |
| Storage temperature | -40…+85°C |
| Relative humidity | 95%, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP20/variable |
| Approvals/markings | CE, CCC, UL, ATEX, IECEx, DNV, cFMus |
| Ex marking | ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
