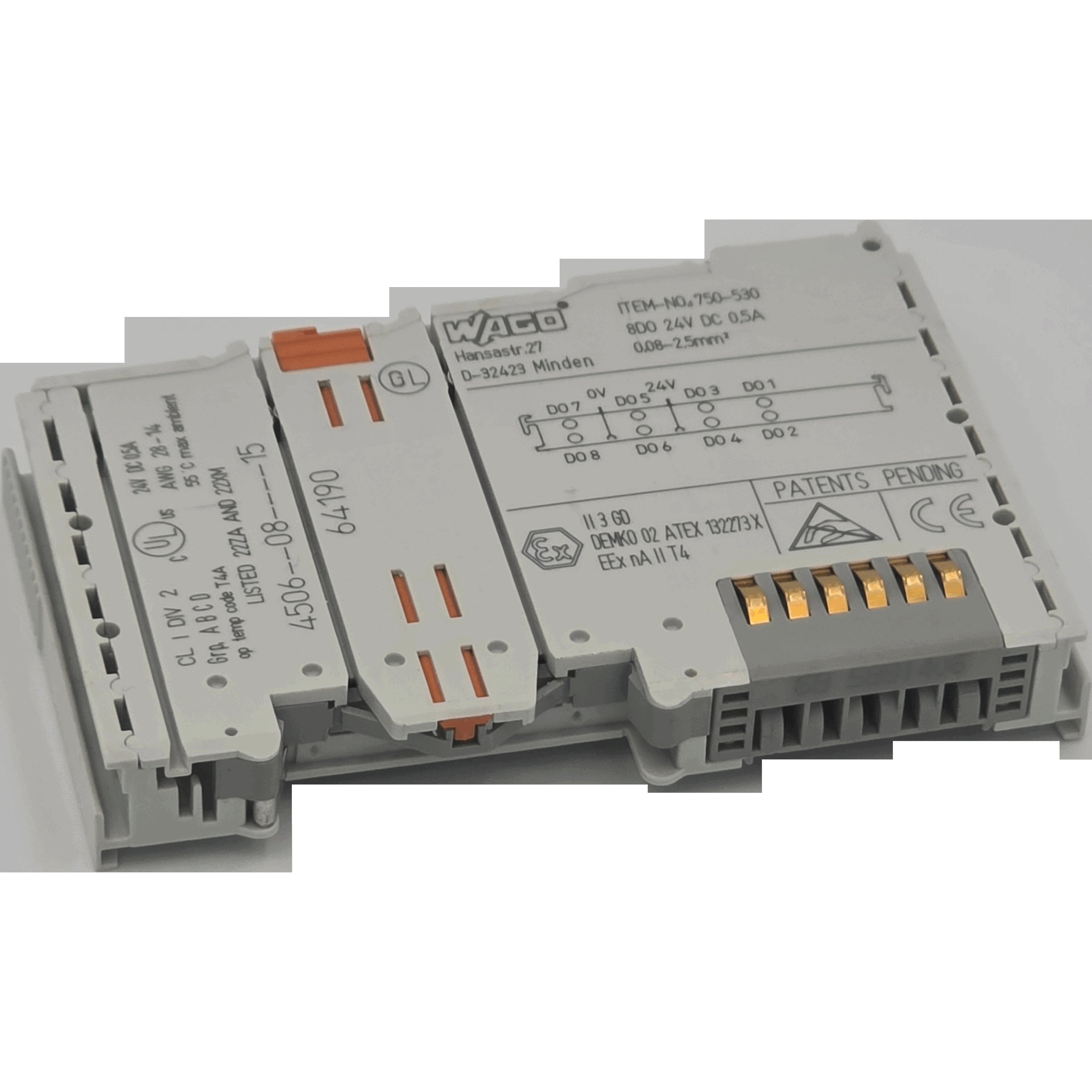

WAGO 750-530 moduł wyjść dwustanowych 8-kanałowy, 24V DC 0,5A.
Moduł wyjść dwustanowych przekazuje sygnały z urządzenia sterującego do podłączonych elementów wykonawczych.
Wszystkie wyjścia są odporne na zwarcie.
Magistrala obiektowa i systemowa są od siebie galwanicznie odseparowane.
Dane techniczne WAGO 750-530:
| liczba wyjść dwustanowych | 8 |
| sumaryczna liczba kanałów (moduł) | 8 |
| rodzaj sygnału | dwustanowy |
| rodzaj sygnału, napięcie | 24 V DC |
| przyłącze elementu wykonawczego | 8 x (1-przewodowa) |
| charakterystyka wyjściowa | załączanie potencjałem wysokim |
| prąd wyjściowy (na kanał) | 0,5A |
| prąd wyjściowy | ochrona przeciwzwarciowa |
| rodzaj obciążenia | rezystancyjne, indukcyjne, lampowe |
| maks. częstotliwość łączeniowa | 2 kHz |
| maks. rozproszenie energii przy wyłączaniu obciążenia indukcyjnego | 0,9J |
| reprezentacja w obrazie procesu dane wyjściowe (wewn.) maks. | 8Bit |
| napięcie zasilania | 5 V DC; poprzez styki mocy magistrali systemowej |
| pobór prądu z magistrali systemowej (5 V) | 25mA |
| napięcie zasilania obiektu | 24 V DC (-25 … +30 %); poprzez styki mocy magistrali obiektowej (gniazdo sprężynowe – wtyk nożowy) |
| pobór prądu, zasilanie z magistrali obiektowej (moduł bez obciążenia zewnętrznego) | 15mA |
| izolacja | 500 V system/obiekt |
| elementy sygnalizacyjne | zielona LED (A-H): status DO 1 … DO 8 |
| liczba wejściowych styków mocy | 2 |
| liczba wyjściowych styków mocy | 2 |
| obciążalność prądowa styków mocy | 10A |
