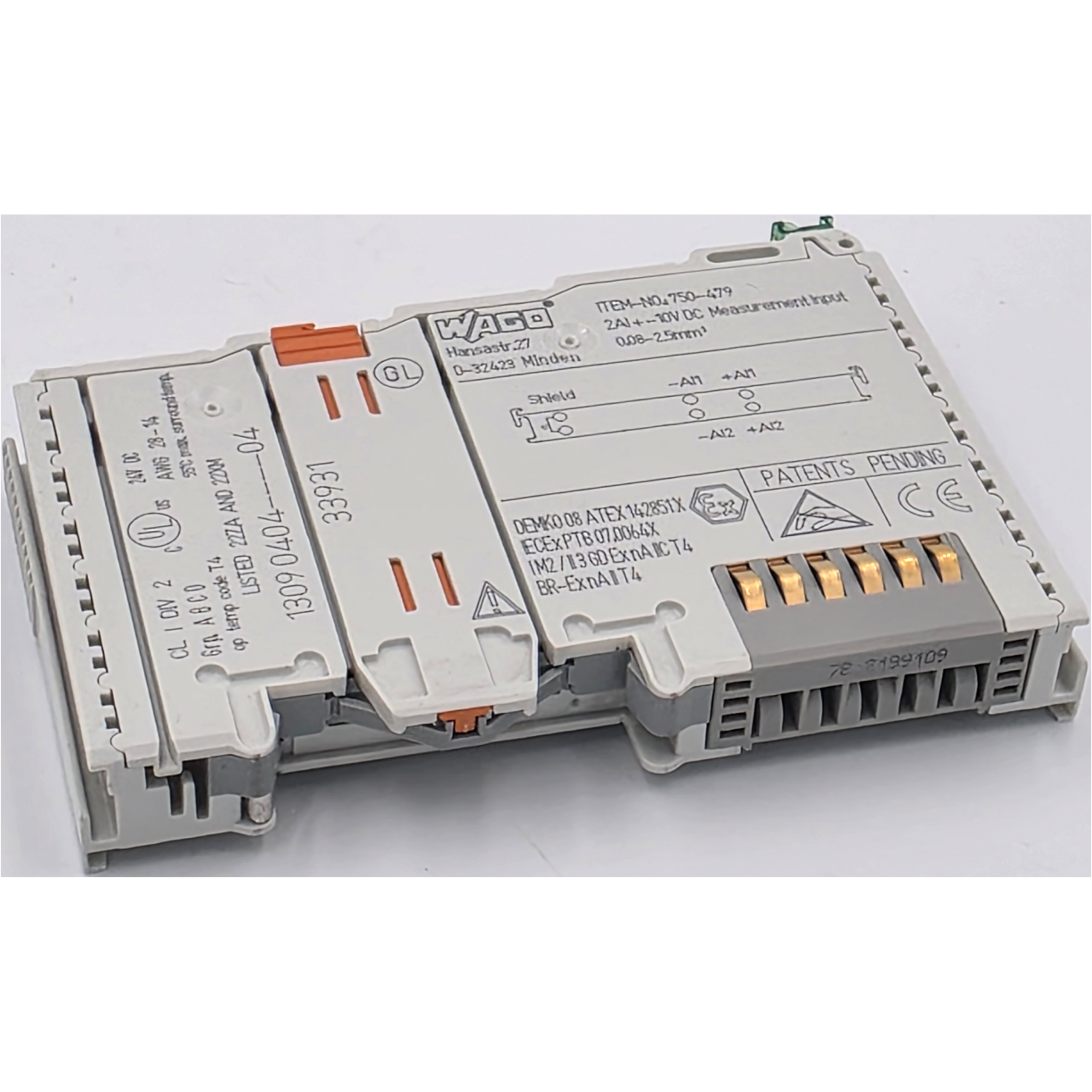

WAGO 750-479 Moduł wejść analogowych 2-kanałowy; ±10 V DC
Moduł wejść analogowych przetwarza sygnały różnicowe o wielkości ±10 V DC.
Sygnał wejściowy jest galwanicznie odseparowany od magistrali systemowej oraz od innych kanałów i transmitowany z rozdzielczością 13 bitów plus znak.
Do zasilania jest wykorzystywane napięcie magistrali systemowej.
Ekran jest podłączony bezpośrednio do szyny montażowej.
| liczba wejść analogowych | 2 |
| sumaryczna liczba kanałów (moduł) | 2 |
| rodzaj sygnału | napięcie |
| rodzaj sygnału, napięcie | -10 … +10 V DC |
| podłączanie czujnika | 2 x (2-przew.) |
| filtr wejściowy | dolnoprzepustowy 1. rzędu, fG = 5 kHz |
| charakterystyka sygnału | różnicowy |
| rozdzielczość [b] | 14Bit |
| tryb pracy | ciągłe próbkowanie (ustawienie fabryczne) |
| reprezentacja w obrazie procesu | 2 x 16 b: dane; 2 x 8 b: sterowanie/status (opcja) |
| zabezpieczenie | Układ RC |
| dopuszczalne trwałe przeciążenie | 60V |
| tłumienie przesłuchu | 80dB |
| monotoniczność bez kodu braku | tak |
| rezystancja wewnętrzna | 1000kΩ |
| błąd pomiaru, temperatura odniesienia | 25°C |
| błąd pomiaru, odchyłka od maks. wartości końcowej zakresu pomiarowego | 0.05% |
| błąd pomiaru w całym zakresie temperatury | ≤0,4 % |
| maks. błąd temperatury wartości końcowej zakresu pomiarowego | 0.01%/K |
| czas próbkowania | 5µs |
| opóźnienie próbkowania (kanał/kanał) | 1µs |
| opóźnienie próbkowania (moduł) | 1ms |
| czas powtórzenia próbkowania | 1ms |
| przekroczenie/spadek poniżej zakresu pomiarowego | Bajt statusu i LED |
| odczyt wartości mierzonej | Synchroniczność pomiarów w module |
| wartość najmniej znaczącego bitu | 1,2 mV |
| metoda przetwarzania | SAR (Successive Approximation Register) |
| napięcie zasilania | 5 V DC; poprzez styki mocy magistrali systemowej |
| pobór prądu z magistrali systemowej (5 V) | 100mA |
| izolacja | 500 V system/obiekt lub kanał/kanał |
| elementy sygnalizacyjne | zielona LED (A, C): funkcja AI 1, AI 2; czerwona LED (B, D): błąd AI 1, AI 2 |
