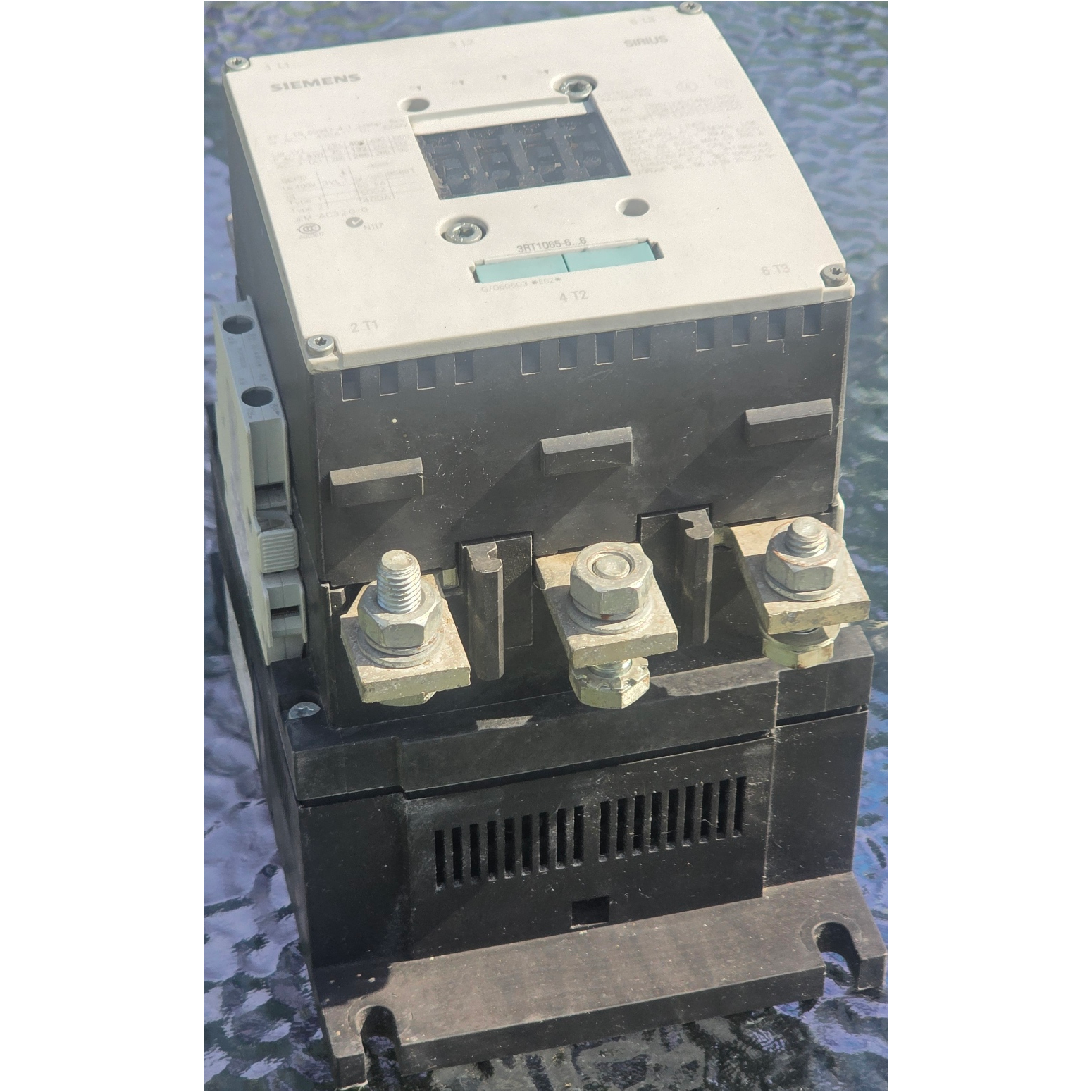

Stycznik 3RT1065-6AP36

Stycznik 3RT1065-6AP36 należy do serii SIRIUS 3RT10 firmy Siemens, zaprojektowanej do stosowania w układach sterowania silnikami i rozdzielnicach przemysłowych.

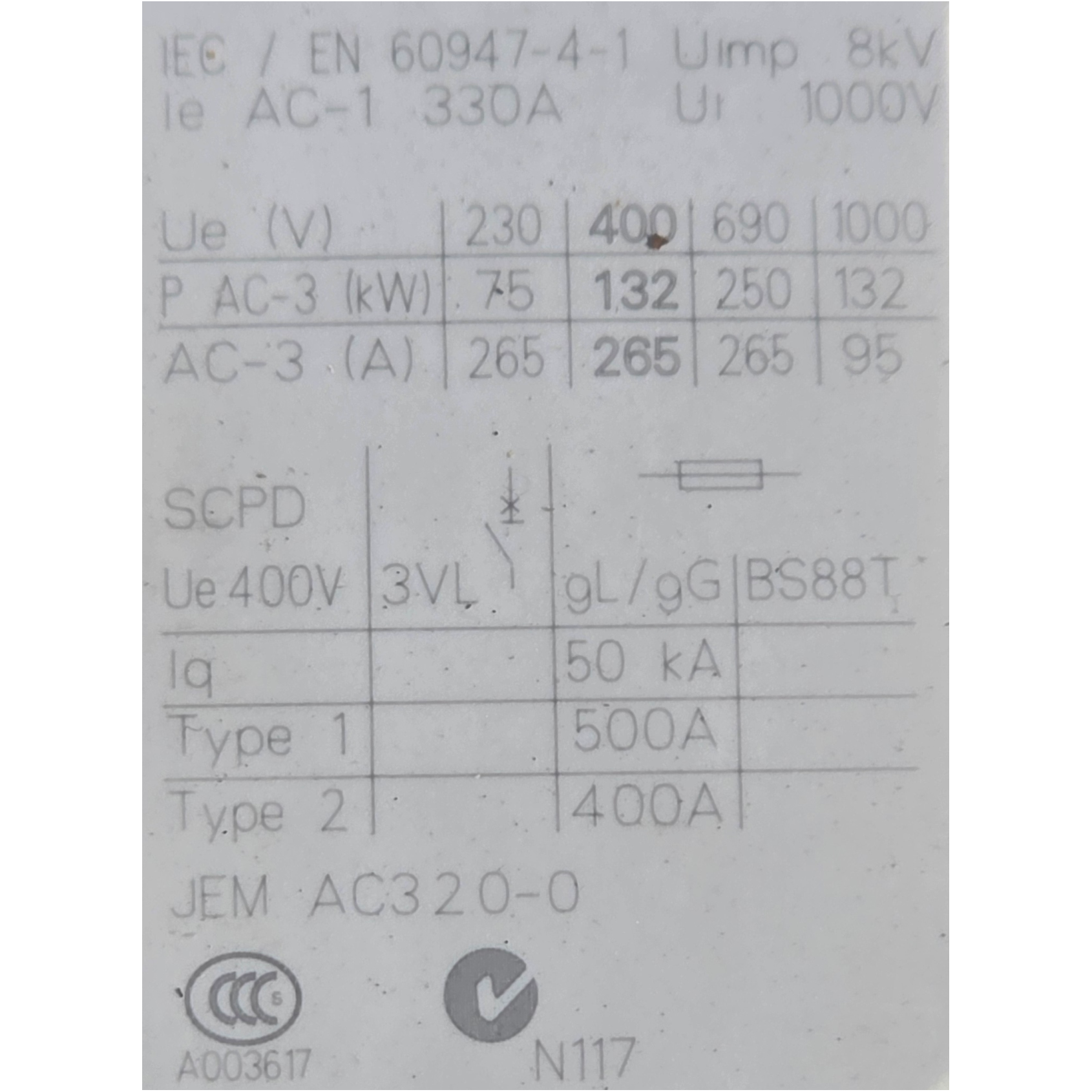

Stycznik mocy, AC-3e/AC-3 265 A, 132 kW / 400 V AC (50-60 Hz) / DC Uc: 220-240 V 3-bieg., zestyki pomocnicze 2 NO + 2 NC napęd: konwencjonalny obwód główny: szyna obwód sterowniczy i pomocniczy: przyłącze śrubowe

Poniżej przedstawiono szczegółową charakterystykę tego modelu:

Podstawowe parametry techniczne:

1. Napięcie znamionowe:
   • AC-3: 400 V (dla silników)
   • AC-1: 690 V (dla obciążeń rezystancyjnych).
2. Prąd znamionowy:
   • AC-3 (przy 400 V): 265 A 132 kW (dla kategorii użytkowej AC-3, np. rozruch silników indukcyjnych).
3. Napięcie sterowania (cewka):
   • Typowo 230 V AC/DC, w zależności od wersji (w modelu 6AP36 oznaczenie “6” wskazuje na napięcie cewki 230 V AC).
4. Styki główne:
   • 3 styki zwierne (3-polowy układ).

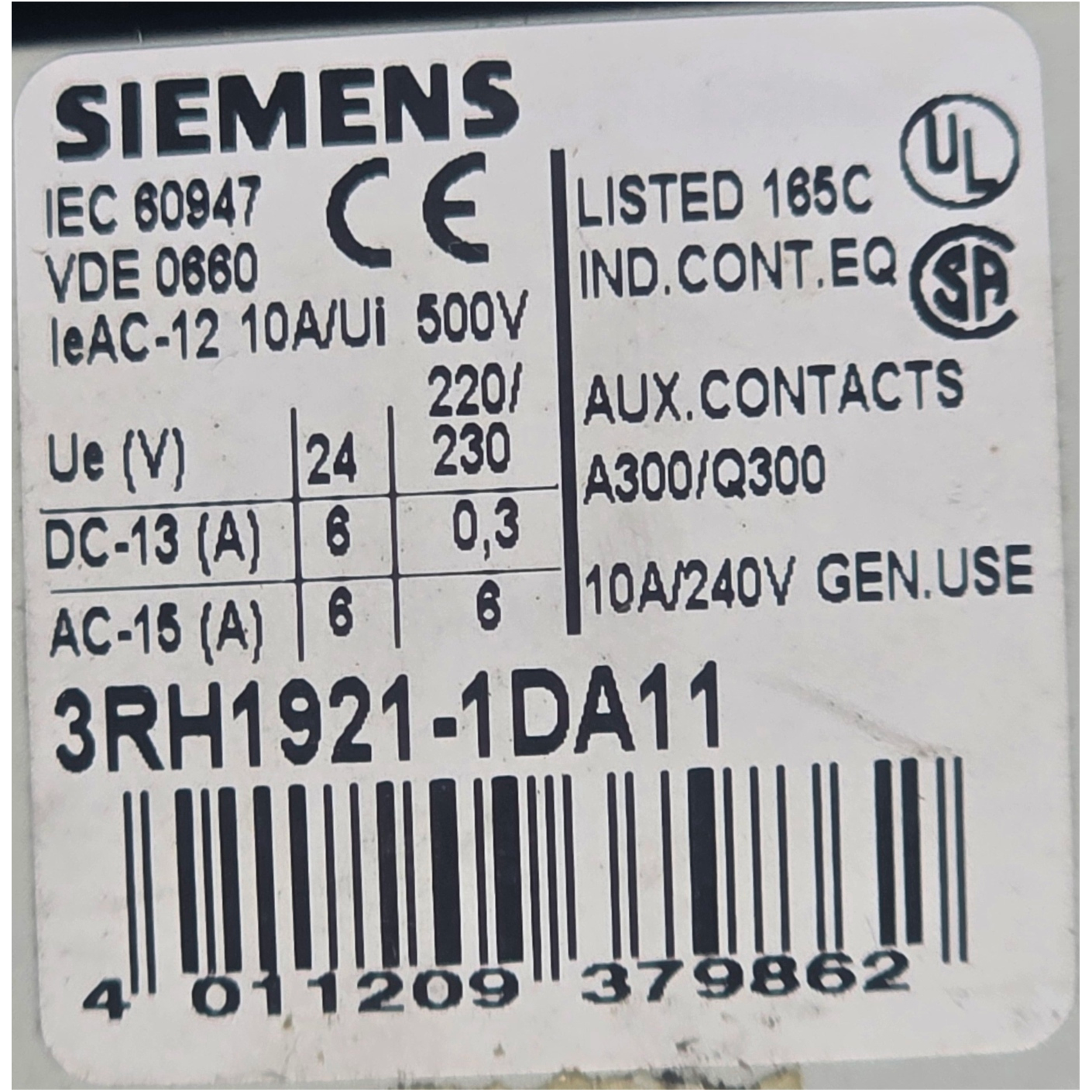

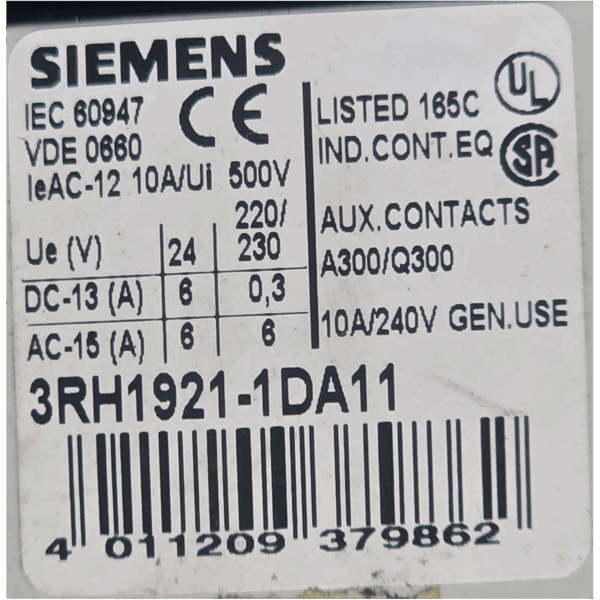

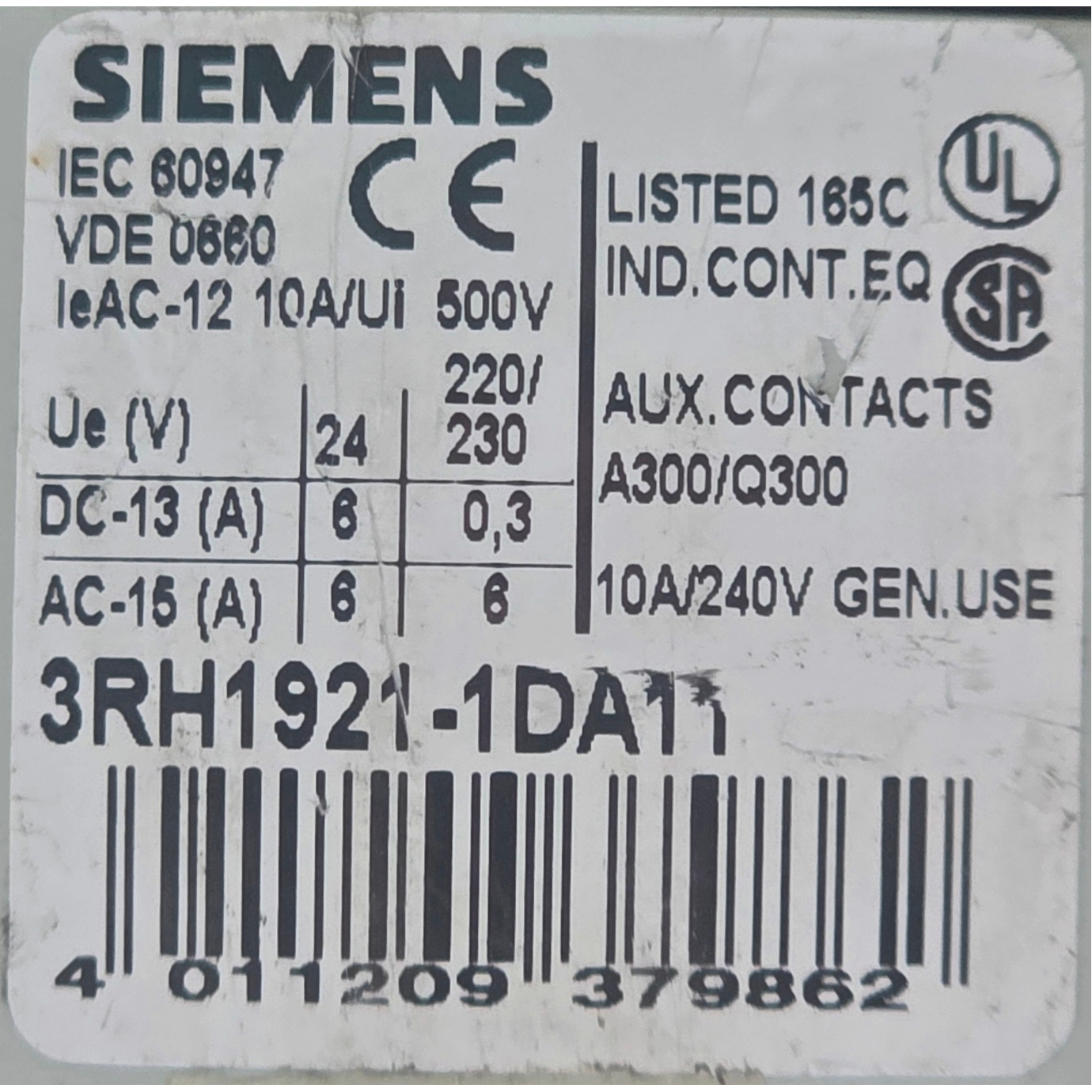

5. Styki pomocnicze:
   • Zintegrowane styki pomocnicze: 1 NO (normalnie otwarty) + 1 NC (normalnie zamknięty) – konfiguracja zależna od oznaczenia “AP36”.
6. Częstotliwość łączeniowa:
   • Do 3600 cykli na godzinę w zależności od warunków eksploatacji.

Konstrukcja i funkcje:

• Modułowa budowa: Umożliwia łatwe rozszerzenie o dodatkowe akcesoria, np. przekaźniki termiczne (np. 3RB) lub moduły czasowe.

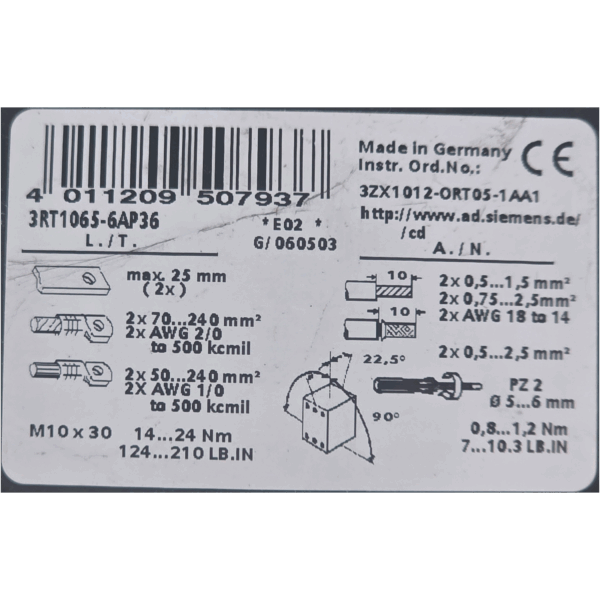

• Terminacja przyłączeniowa: Zaciski śrubowe z możliwością podłączenia przewodów o przekroju do 50 mm² (w zależności od wersji).
• Wskaźnik pozycji styków: Wizualna kontrola stanu załączania.
• Mechanizm gaszenia łuku: Zapobiega przegrzaniu i zwiększa żywotność styków.

Normy i certyfikaty:

• Spełnia wymagania norm: IEC 60947-4-1, EN 60947-4-1.
• Certyfikaty: CE, cULus, EAC (do zastosowań w UE i krajach WNP).

Warunki środowiskowe:

• Temperatura pracy: Od -25°C do +60°C.
• Klasa ochrony: IP20 (obudowa chroniąca przed dotykiem palcami, niehermetyczna).

Zastosowania:

• Sterowanie silnikami trójfazowymi (np. w układach HVAC, pompach, wentylatorach).
• Rozłączanie obwodów zasilających w przemyśle (np. maszyny produkcyjne, systemy transportu wewnętrznego).
• Integracja z układami automatyki PLC lub układami zabezpieczeń.

Montaż stycznika 3RT1065-6AP36:

• Instalacja na płycie montażowej
• Możliwość łączenia równoległego z innymi stycznikami w układzie kaskadowym.

Bezpieczeństwo:

• Wbudowana blokada mechaniczna zapobiegająca równoczesnemu załączeniu styków.
• Kompatybilny z przekaźnikami ochronnymi do zabezpieczeń przeciw przeciążeniowych.

Wersje alternatywne dla stycznika 3RT1065-6AP36:

• Dostępne warianty z różnymi napięciami cewki (np. 24 V DC, 400 V AC) oraz konfiguracjami styków pomocniczych.

Urządzenie charakteryzuje się wysoką niezawodnością i jest dostosowane do pracy w wymagających warunkach przemysłowych. Przed użyciem zaleca się weryfikację parametrów w dokumentacji katalogowej Siemens lub oprogramowaniu Siemens Industry Online Support.
